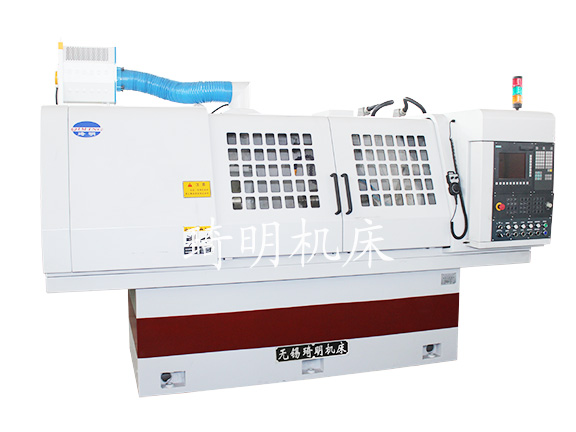

主要特點

機床采用德國西門子數控系統（可選配日本發那科或國產廣數），伺服電機均由數字量控制，有很強的編程功能，可實現插補和聯動功能。
兩軸均由伺服電機驅動滾珠絲杠，傳動鏈簡單可靠，可實現無間隙、高靈敏度運動。
機床可選配液壓薄膜夾具，液壓動力卡盤等多種夾具，加持精度高，裝卸工件方便。
工件箱采用高精度套筒主軸結構，車頭主軸驅動由交流變頻電機經過多楔帶作無級調速。
砂輪主軸采用大功率、高剛性電動砂輪軸，由靜止變頻器驅動。

主要規格參數 Mian specifications

磨削孔徑	Φ30-Φ200mm
磨削深度	200mm
工作旋徑	Φ600mm
床頭箱回轉角度	30°
床頭箱橫向移動量	250mm
工作臺行程	Z軸600mm;X軸200mm
工作臺速度	Z軸10m/min;X軸5m/min
工件轉速	10-320r/min
砂輪轉速	12000-51000r/min(可選配)
進給分辨率	0.001mm
機床外形尺寸	3100×1680×1900mm
機床重量	5000kg

工作精度 Working Accuracy

內孔圓度	0.002mm
內孔圓柱度	0.004mm
內孔粗糙度	Ra0.4μm
端面粗糙度	Ra0.8μm
